Le calcul d’échelle permet de comparer une dimension sur un plan, une carte, une maquette ou un dessin avec sa dimension réelle. Il est très utilisé en architecture, en cartographie, en bricolage, en modélisme et dans les dessins techniques.

Une échelle comme 1:100 signifie que 1 unité sur le dessin représente 100 unités dans la réalité. Par exemple, 1 cm sur un plan à l’échelle 1:100 correspond à 100 cm, soit 1 m, dans la réalité.

Ce calcul peut sembler simple, mais les erreurs arrivent vite lorsque les unités sont différentes ou lorsqu’il faut passer d’une échelle à une autre. Ce calculateur d’échelle automatise les conversions et affiche directement le résultat dans l’unité choisie.

Qu’est-ce que ce calculateur d’échelle ?

Ce calculateur permet d’effectuer les principaux calculs liés aux échelles sans faire les conversions à la main. Il peut calculer une dimension sur un plan à partir d’une dimension réelle, retrouver une dimension réelle à partir d’une mesure sur un dessin, déterminer une échelle inconnue et convertir un dessin d’une échelle vers une autre.

Le calculateur accepte aussi bien les échelles de réduction, comme 1:20, 1:50, 1:100 ou 1:500, que les échelles d’agrandissement, par exemple 2:1 ou 5:1.

Les unités peuvent être différentes entre les champs. Il est donc possible de saisir une dimension réelle en mètres et d’obtenir le résultat en centimètres, millimètres ou dans une autre unité disponible.

Qu’est-ce que le calcul d’échelle ?

Le calcul d’échelle sert à représenter un objet, un bâtiment, un terrain ou une distance dans une taille différente de sa taille réelle tout en conservant les mêmes proportions.

Dans une échelle 1:50, le dessin est 50 fois plus petit que la réalité. Une longueur réelle de 5 m correspond donc à 10 cm sur le plan.

Dans une échelle 1:1, le dessin est à taille réelle. La mesure sur le dessin est identique à la mesure réelle.

Dans une échelle 2:1, le dessin est deux fois plus grand que l’objet réel. Ce type d’échelle est utile pour montrer avec précision de petites pièces ou de petits détails techniques.

Il est important de comparer des dimensions exprimées dans la même unité avant d’appliquer une formule. Le calculateur effectue cette conversion automatiquement.

Points forts du calculateur

Le calculateur regroupe quatre fonctions principales dans une seule interface : Réel → plan, Plan → réel, Trouver l’échelle et Changer d’échelle. Il évite donc d’utiliser plusieurs outils différents selon le calcul à effectuer.

Il prend en charge les unités métriques et plusieurs unités impériales utiles : µm, mm, cm, dm, m, dam, hm, km, pouce, pied, yard, mile et mille marin. Les unités sont converties automatiquement avant le calcul.

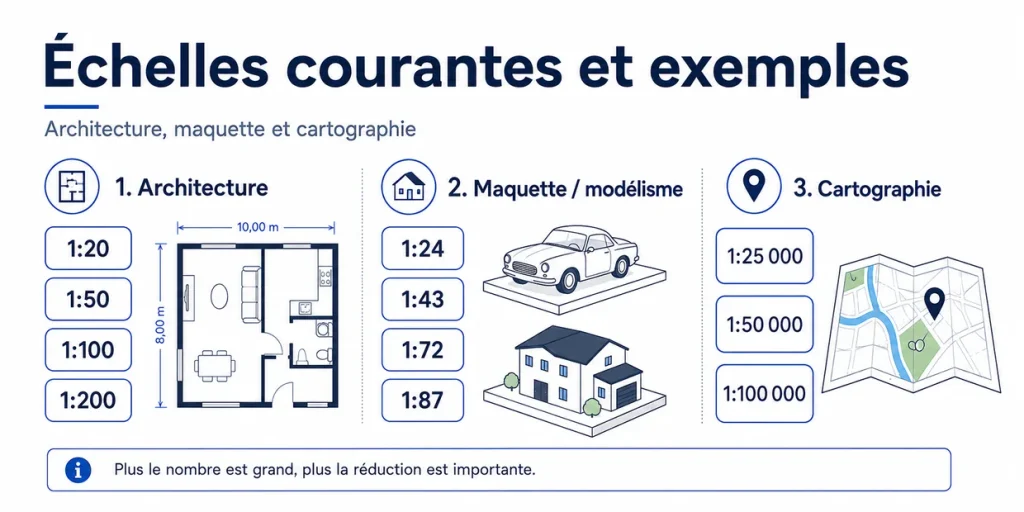

Des échelles courantes sont également proposées pour l’architecture, le modélisme et la cartographie. Il est possible de sélectionner rapidement une valeur comme 1:20, 1:50, 1:100, 1:500 ou 1:25 000, tout en gardant la possibilité de saisir une échelle personnalisée.

Le résultat principal est affiché de façon claire, avec le rapport d’échelle et le facteur correspondant. Une section de détail permet aussi de vérifier les valeurs utilisées dans le calcul.

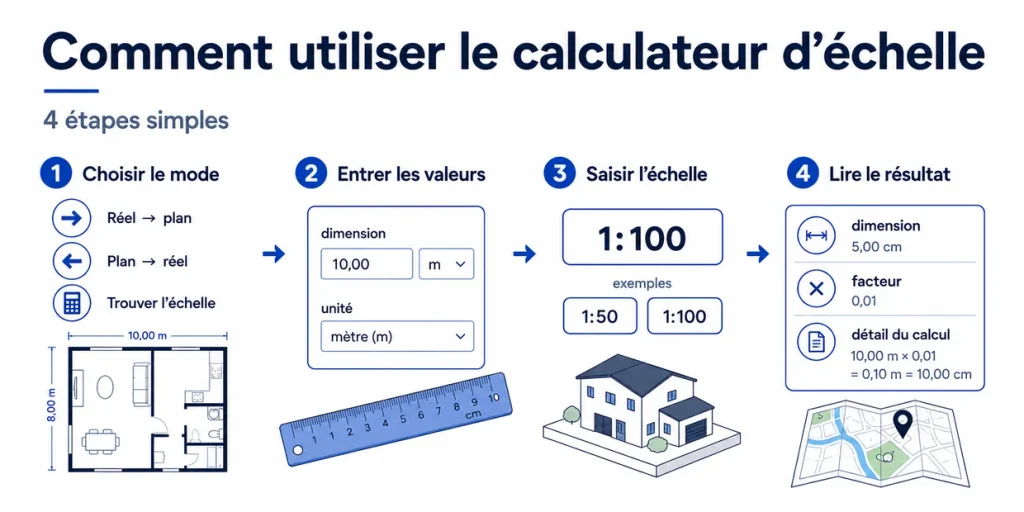

Comment utiliser le calculateur d’échelle ?

Commencez par choisir le type de calcul souhaité.

Pour calculer une dimension sur un plan, sélectionnez Réel → plan. Saisissez la dimension réelle, choisissez son unité, indiquez l’unité souhaitée pour le résultat puis entrez l’échelle. Par exemple, pour une échelle 1:100, saisissez 1 dans le premier champ et 100 dans le second.

Pour retrouver une dimension réelle à partir d’un plan, choisissez Plan → réel. Entrez la mesure relevée sur le plan, son unité et l’échelle utilisée. Le calculateur donne ensuite la dimension réelle dans l’unité choisie.

Pour déterminer une échelle inconnue, utilisez Trouver l’échelle. Saisissez une dimension sur le dessin et la dimension réelle correspondante. Les deux mesures peuvent utiliser des unités différentes.

Pour convertir un dessin d’une échelle vers une autre, choisissez Changer d’échelle. Saisissez la dimension actuelle, l’échelle actuelle et la nouvelle échelle. Le calculateur indique la nouvelle dimension ainsi que le pourcentage de redimensionnement à appliquer.

Cliquez ensuite sur Calculer pour afficher le résultat. Le bouton Réinitialiser permet d’effacer les valeurs et de recommencer un nouveau calcul.

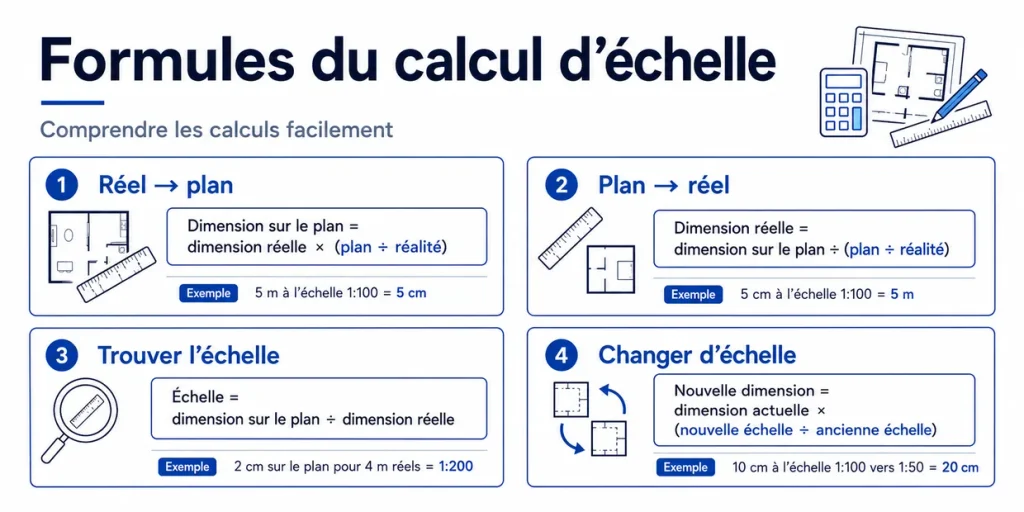

Formules utilisées dans le calculateur

1. Calculer une dimension sur le plan

La formule est :

Dimension sur le plan = dimension réelle × (valeur plan ÷ valeur réalité)

Pour une échelle 1:100 :

Dimension sur le plan = dimension réelle × (1 ÷ 100)

2. Calculer une dimension réelle

La formule est :

Dimension réelle = dimension sur le plan ÷ (valeur plan ÷ valeur réalité)

Pour une échelle 1:50 :

Dimension réelle = dimension sur le plan ÷ (1 ÷ 50)

3. Trouver l’échelle

Les deux dimensions sont d’abord converties dans la même unité.

La formule est ensuite :

Rapport d’échelle = dimension sur le plan ÷ dimension réelle

Si le rapport obtenu est 0.01, l’échelle correspond à 1:100.

4. Changer d’échelle

La formule utilisée est :

Nouvelle dimension = dimension actuelle × (facteur de la nouvelle échelle ÷ facteur de l’échelle actuelle)

Le facteur d’une échelle 1:100 est 1 ÷ 100, soit 0.01. Le facteur d’une échelle 1:50 est 1 ÷ 50, soit 0.02.

Exemple de calcul

Prenons une longueur réelle de 5 m que l’on souhaite représenter sur un plan à l’échelle 1:100.

Il faut d’abord convertir 5 m en centimètres :

5 m = 500 cm

On applique ensuite l’échelle :

500 × (1 ÷ 100) = 5 cm

La longueur sur le plan est donc de 5 cm.

Autre exemple : une porte mesure 1.8 cm sur un plan à l’échelle 1:50.

La dimension réelle est :

1.8 × 50 = 90 cm

La porte mesure donc 90 cm, soit 0.9 m, dans la réalité.

Pour un changement d’échelle, imaginons qu’une ligne mesure 8 cm sur un dessin à l’échelle 1:100 et que le dessin doive passer à l’échelle 1:50.

Le nouveau dessin est deux fois plus grand, car :

(1 ÷ 50) ÷ (1 ÷ 100) = 2

La nouvelle dimension devient donc :

8 × 2 = 16 cm

Le dessin doit être imprimé ou redimensionné à 200 % de sa taille actuelle.

FAQ

1. Que signifie une échelle 1:100 ?

Une échelle 1:100 signifie qu’une unité mesurée sur le dessin représente 100 unités dans la réalité. Ainsi, 1 cm sur le plan correspond à 100 cm, soit 1 m, en réalité.

2. Comment calculer une échelle à partir de deux mesures ?

Il faut convertir la mesure du plan et la mesure réelle dans la même unité, puis diviser la dimension sur le plan par la dimension réelle. Par exemple, 2 cm sur un plan pour 200 cm en réalité donnent un rapport de 2 ÷ 200 = 0.01, soit une échelle de 1:100.

3. Peut-on utiliser des mètres et des centimètres dans le même calcul ?

Oui. Le calculateur convertit automatiquement les unités avant d’effectuer le calcul. Il est donc possible de saisir une valeur en mètres et une autre en centimètres sans faire la conversion manuellement.

4. Quelle est la différence entre 1:50 et 1:100 ?

Un dessin à l’échelle 1:50 est deux fois plus grand qu’un dessin du même objet à l’échelle 1:100. À 1:50, 1 cm représente 50 cm en réalité. À 1:100, 1 cm représente 100 cm.

5. Comment passer d’une échelle 1:100 à 1:50 ?

Il faut multiplier toutes les dimensions du dessin par 2. Un élément de 5 cm à l’échelle 1:100 devient donc 10 cm à l’échelle 1:50. Pour une impression, cela correspond généralement à un redimensionnement de 200 %.

Conclusion

Le calcul d’échelle est utile dès qu’une dimension réelle doit être représentée sur un plan, une carte, une maquette ou un dessin technique. Une petite erreur d’unité ou de rapport peut cependant modifier fortement le résultat final.

Ce calculateur d’échelle simplifie les opérations les plus courantes : calcul d’une dimension sur le plan, calcul d’une dimension réelle, recherche d’une échelle et changement d’échelle. Il prend en charge de nombreuses unités et effectue automatiquement les conversions nécessaires.

Il permet ainsi d’obtenir rapidement un résultat clair tout en conservant les bonnes proportions entre le dessin et la réalité.
